Sistemas Geotécnicos
Micropilote TITAN

El corazón del sistema es el micropilote TITAN autoperforante que transfiere cargas al subsuelo. Los micropilotes se utilizan para asegurar estructuras y pueden transferir tensión, compresión y cargas cíclicas.

ISCHEBECK puede suministrar los micropilotes en función de las diferentes aplicaciones: anclajes, cimentaciones y recalces, arriostramientos, estabilización de taludes, túneles, minería, etc.

Los micropilotes TITAN están aprobados de acuerdo con la Homologación Técnica Nacional / Permiso Técnico de Construcción No. Z-34.14-209 emitido por el Instituto Alemán de Ingeniería de la Construcción o DIBt por sus siglas en Alemán; y son los únicos pilotes tubulares con lechada de cemento que se pueden utilizar para aplicaciones permanentes que superan los 100 años.

Las siguientes son solo algunas de las ventajas convincentes de los micropilotes TITAN:

Ventajas convincentes –
micropilote TITAN

Ventajas de diseño

  • Sistema homologado de acuerdo con la legislación de edificación
  • Planificación rápida y sencilla
  • Diversas aplicaciones, incluso con condiciones de contorno difíciles
  • Apto para todo tipo de suelos

Ventajas de ejecución

  • Método de instalación estándar independientemente del tipo de aplicación
  • Adecuado para su uso en sitios confinados
  • Grandes rendimientos en obra
  • No se ve afectado por las condiciones cambiantes del terreno
  • No se necesita montaje adicional

Ventajas para promotores

  • Sin costes continuos de monitorización ni pruebas
  • Protección permanente contra la corrosión
  • Método de instalación altamente fiable
  • Evita mayores intervenciones en obras existentes
  • Sistema económico

Visión general del sistema Método de instalación Montaje en obra Sistema homologado

TITAN Micropile
Una visión general del sistema

Nuestro sistema de micropilotes TITAN garantiza la máxima seguridad, pero al mismo tiempo la máxima rentabilidad para su proyecto de construcción. Todos los componentes están disponibles en tamaños diferentes para adaptarse a los diversos requisitos de carga. Esto garantiza la eficiencia y la flexibilidad para adaptarse a diferentes condiciones y aplicaciones del terreno.

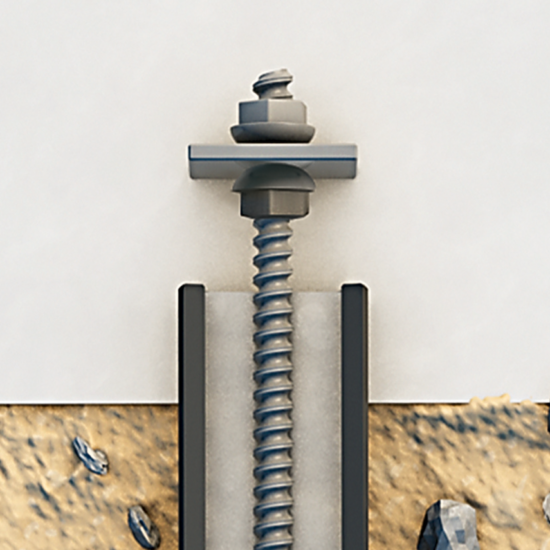

Detalles en cabeza
Disposición en cabeza adecuada para cada tipo trabajo

Ya sea como anclajes para soportes de tablestacas, para cimentaciones de hormigón armado o para la estabilización de taludes, podemos proporcionar el detalle en cabeza adecuado para cada aplicación.

  • Estandarizada
  • Cálculos típicos verificados

Para obtener más información, consulte nuestro folleto sobre los detalles en cabeza de pilote.

Ir a los folletos

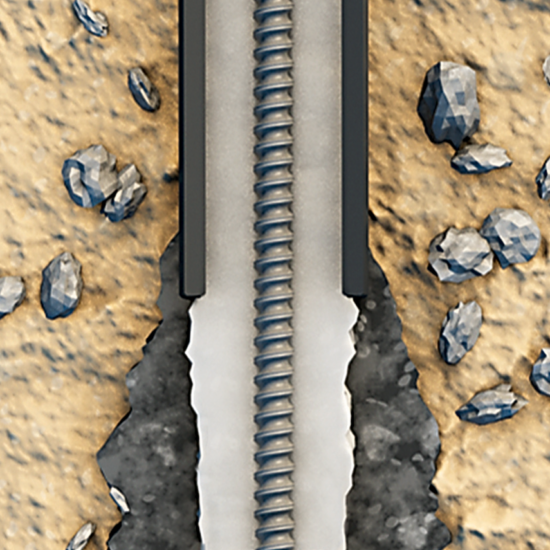

TITAN Barra Hueca de Acero
con función 3 en 1

El tubo roscado, de acero estructural de grano fino funciona como varilla de perforación, tubo de inyección y elemento de armado.

  • Capacidades portantes características entre 190 kN y 3132 kN
  • Las propiedades de la barra garantizan una protección permanente contra la corrosión
  • Calidad del acero según las normas europeas
Ver las funciones en detalle

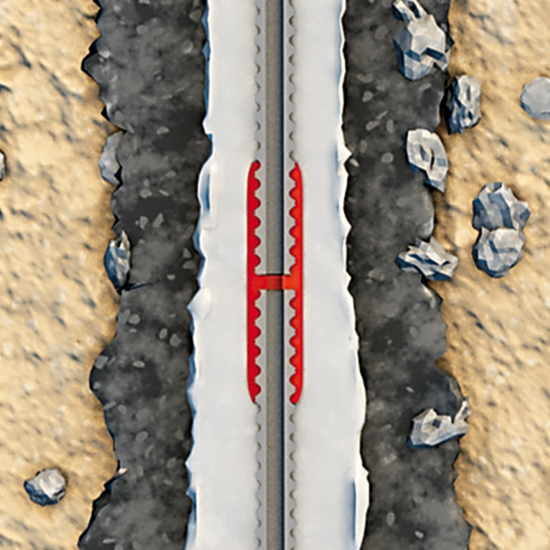

Manguito de empalme
forma una conexión estructural (tensión/compresión)

  • Para cargas cíclicas y dinámicas
  • Transferencia óptima de energía de impacto
  • Hasta 250 bar

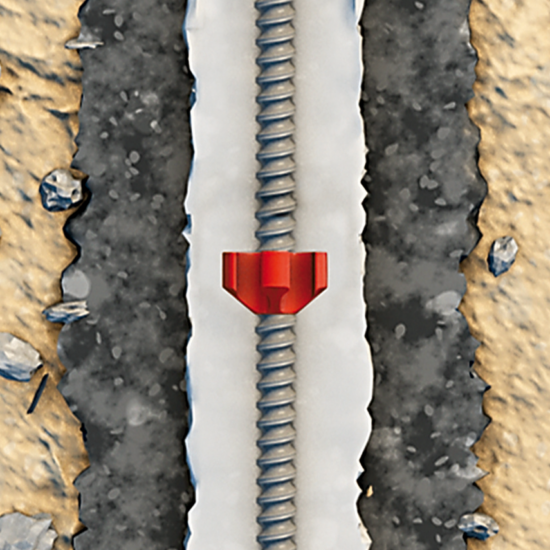

Centrador
para perforación concéntrica

  • Ayuda a garantizar una dirección estable durante la perforación
  • Asegura un recubrimiento consistente de lechada de cemento

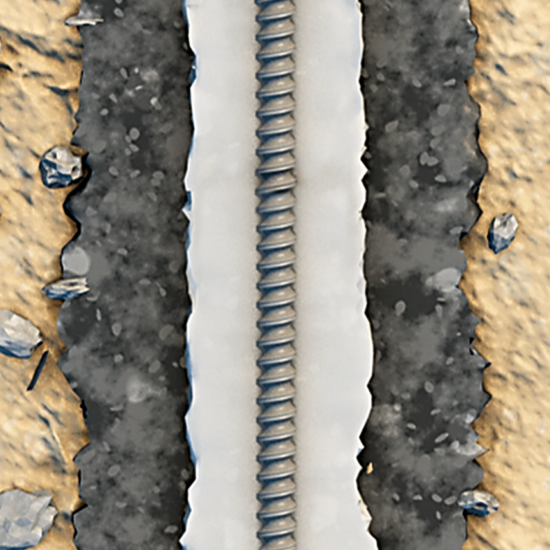

Cuerpo de inyección

  • Garantiza la protección contra la corrosión
  • Cargas transferidas al terreno
  • Adherencias de un 20% mayores que con perforación encamisada
Ver sección a través de cuerpo de inyección

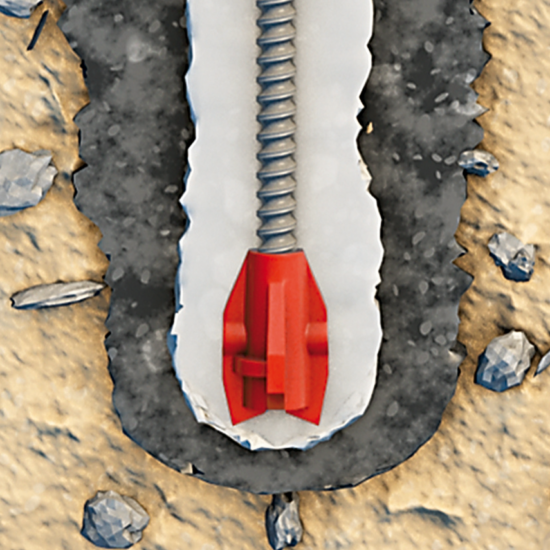

Brocas

  • Disponibles en diferentes tamaños para cada tipo de suelo
  • Por favor, pregunte por nuestra lista completa
Más información

Un método de instalación
para todas las aplicaciones

Independientemente de las condiciones del terreno y la aplicación particular, los micropilotes TITAN siempre se instalan utilizando el mismo método.

  • También se pueden utilizar en condiciones cambiantes del terreno
  • No se requieren herramientas de perforación adicionales
  • Sin múltiples etapas de inyección
  • Instalado según la homologación de idoneidad técnica DIBt Z-34.14-209
  • Una operación – dos pasos

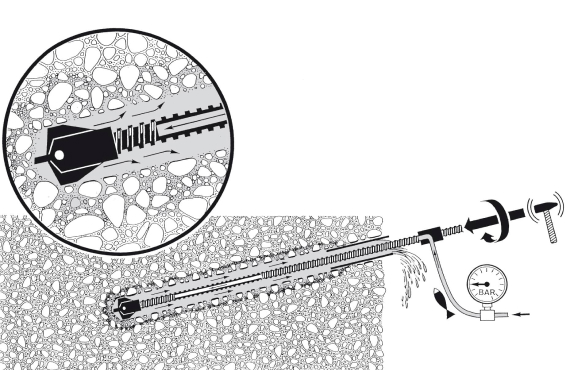

Paso 1
Perforación directa

  • Se inyecta una suspensión de cemento a través de la barra de acero hueca y se expulsa a través de las aberturas de lavado en la boca, durante la perforación.
  • La suspensión de cemento funciona como un fluido de lavado y de perforación evitando que las paredes del taladro colapsen.
  • El cemento forma un encastrado mecánico con la microestructura del suelo, generando una mejora en el terreno.

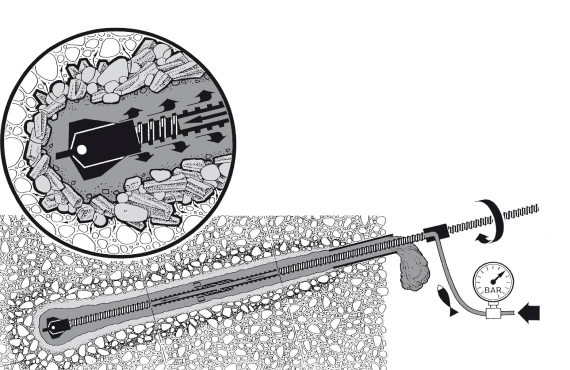

Paso 2
Inyección dinámica

  • El fluido del paso 1 es desplazado por una lechada de cemento definitiva de proyecto (relación w/c = 0.4–0.5).
  • Se forma un cuerpo de lechada, creando una alta adherencia en el terreno.

Áreas de aplicación
Sistemas geotécnicos

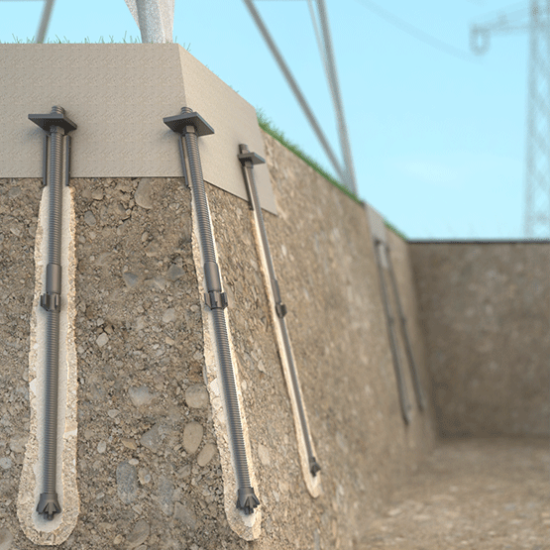

Cimentaciones y recalces

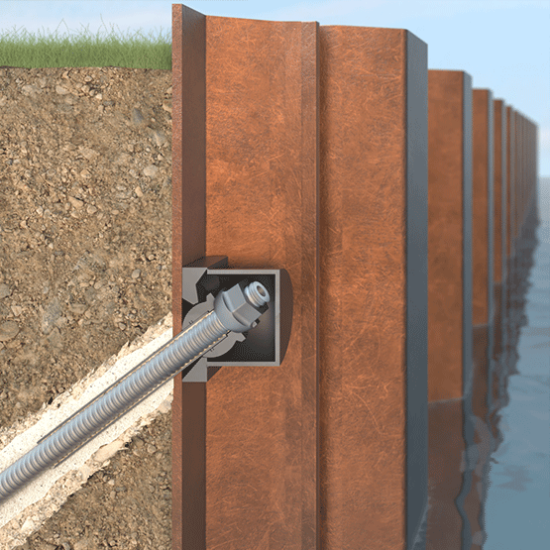

Anclajes

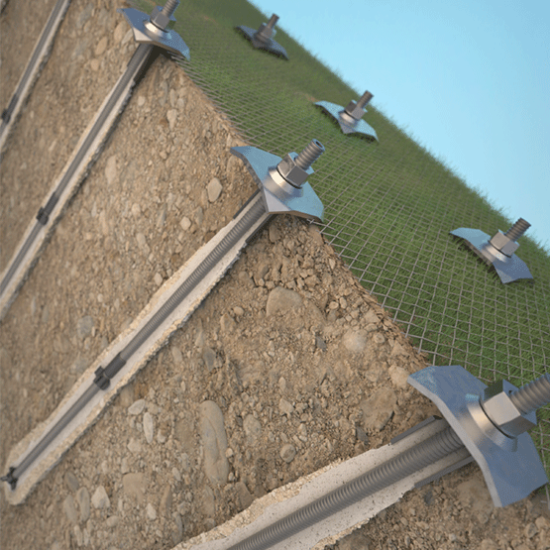

Soil nailing
DESCARGA DE CATALOGOS

Instalación / Montaje en Obra

Se pueden utilizar varios tipos de equipos para instalar micropilotes TITAN dependiendo del tamaño de la barra de acero hueca TITAN, el tipo de aplicación y las restricciones en obra.

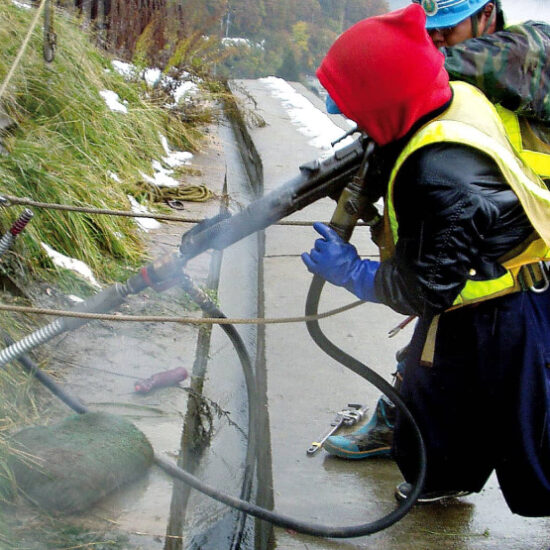

Instalación con martillo manual

Para las barras de acero huecas más pequeñas, TITAN 30 a TITAN 40.

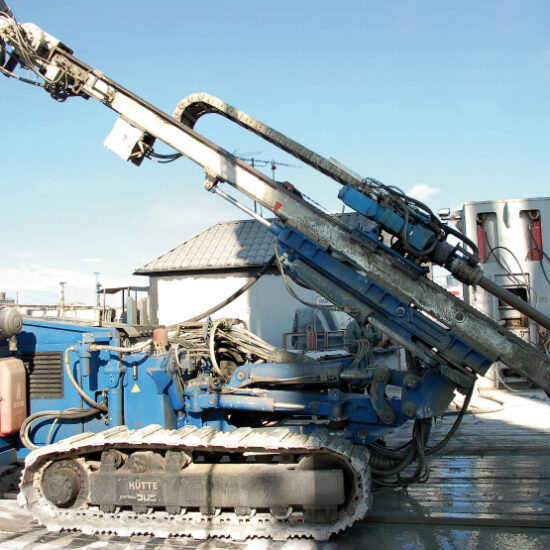

Instalación con carros de perforación

Perforadoras montadas sobre orugas para la instalación de todas las barras huecas de acero TITAN.

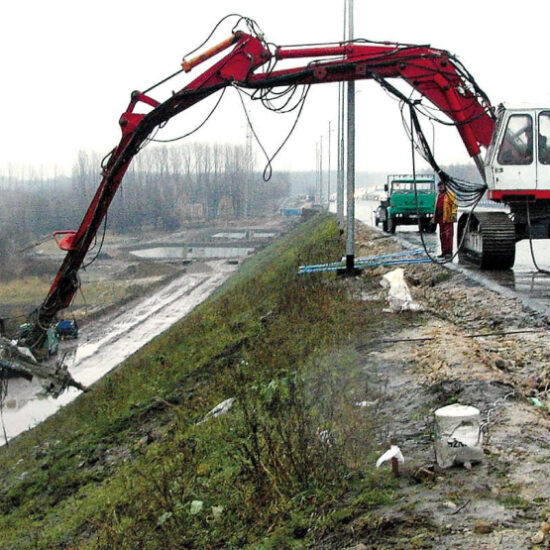

Instalación con mástiles de perforacion acoplados a maquinaria genérica (excavadoras)

Para las barras de acero huecas de tamaño más pequeño a moderado y especialmente adecuado para trabajos con difícil acceso.

Sistema
con Homologación

Los micropilotes TITAN cumplen con DIN EN 14199 junto con las especificaciones técnicas alemanas DIN SPEC 18539, que requieren una aprobación técnica.

Nuestro producto ha sido galardonado con la Homologación Técnica Nacional / Permiso de Técnico de Construcción No. Z-34.14-209 “Sistema TITAN para uso como micropilote” por el Instituto Alemán de Tecnología de la Construcción (DIBt).

Esta Homologación Técnica Nacional / Permiso de Técnica de Construcción regula el diseño e instalación de micropilotes TITAN en Alemania de conformidad con la ley de construcción cuando se utilizan en la construcción de estructuras permanentes.

¿Desea descargar una copia en Inglés de Z-34?14-209?

Simplemente regístrese para nuestros servicios.

Registro

Contacto

¿Busca un socio que le asesore en su obra?
¿Tiene preguntas sobre un producto?

Enviar una consulta

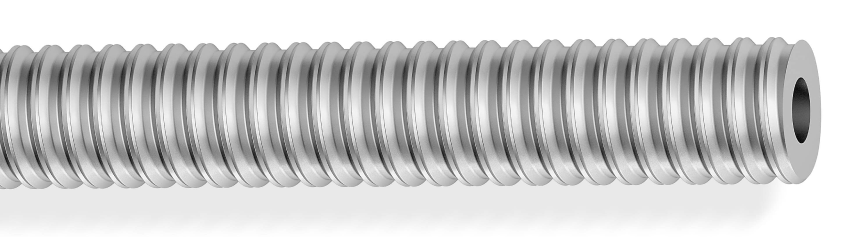

Barra de acero hueca
con función 3 en 1

Stahltragglied Titan

FUNCIÓN 1
Varilla de perforación

  • con rosca TITAN continua
  • se puede acortar o alargar según sea necesario
  • rosca autoblocante = no se necesitan tuercas adicionales
  • Forma óptima de rosca para una buena adherencia a rasante

FUNCIÓN 2
Tubo de inyección

  • Orificio de perforación rellenado, desde el fondo, completamente con suspensión de cemento
  • No es necesaria tubería de revestimiento

FUNCIÓN 3
Barra de armado

  • Acero resistente y dúctil
  • S 460 NH acero estructural de grano fino
  • Sin fallos súbitos
  • Satisface todas las exigencias impuestas al acero estructural

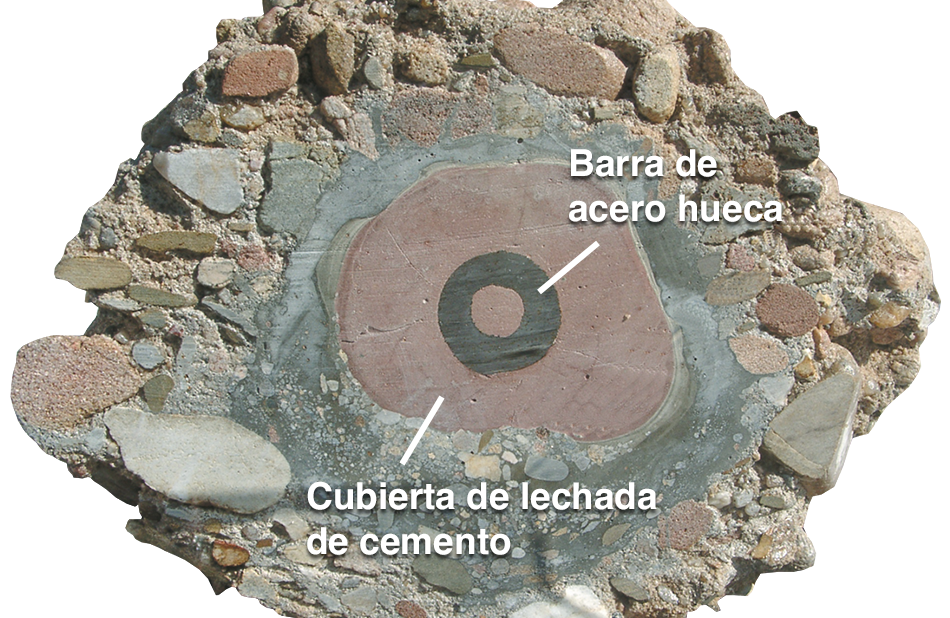

CUERPO DE INYECCION
sección

Schnittbild Verpresskoerper Esp

Los micropilotes autoperforantes TITAN son elementos continuamente inyectados, mediante inyección de lechada de cemento dinámica. Por lo tanto, el cuerpo de lechada forma un encastrado mecánico con el suelo circundante. El recubrimiento de lechada de cemento garantiza una protección permanente contra la corrosión y asegura que las cargas se transfieran al subsuelo. Cualquier fisura en el cuerpo de la lechada está limitada < 0,1 mm (limitación del ancho de fisura).
